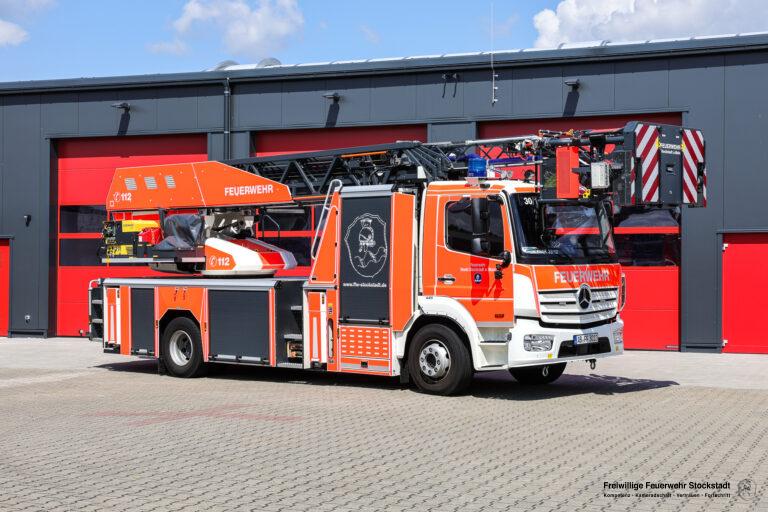

DLA(K) 23/12

Florian Stockstadt 30/1

DLA(K) 23/12

Florian Stockstadt 30/1

Einsatzzweck

  • Retten aus Höhen
  • Sicherstellung des zweiten Rettungsweges
  • Unterstützung Rettungsdienst
  • Ausleuchten großer Flächen
In unserer Fotogalerie unten finden sich auch Fotos mit dem Schwesterfahrzeug aus der gemeinsamen Ausschreibung mit der Feuerwehr Karlstein am Main sowie eine Gegenüberstellung der alten und neuen Drehleiter.

Fahrzeug

  • Fahrgestell Mercedes-Benz Atego 1530 F
  • Aufbau Rosenbauer
  • Aufbautyp L32A-XS 3.0
  • Baujahr 2020, Indienststellung 01.03.2021
  • Lackierung RAL 9010 (Weiß) mit Beklebung RAL 3026 (Tagesleuchtrot), Leitersatz Anthrazit RAL 7016
  • Getriebe Vollautomatik Allison
  • Antrieb 4×2
  • Länge / Breite / Höhe: 10.300 / 2.550 / 3.300 mm
  • Radstand 4.760 mm
  • Gesamtmasse 16.000 kg
  • Motor 220kW (299PS), Euro 6d

Abstützung & Leiterausstattung

Abstützung:
  • 4-fach Waagrecht-Senkrecht-Abstützung
  • Abstützbreite: 2.500 bis 4.850 mm
  • Alle Stützen einzeln und stufenlos ausfahrbar
  • Stützen mit Bodendrucküberwachung
Leiterstuhl:
  • Leiterstuhl mit Niveauregulierung
  • Hauptbedienstand mit neigbarer Rückenlehne und ausklappbarem Dach
  • Sitzheizung am Hauptbedienstand
  • Analoge Belastungsanzeige am Leitersatz neben dem Hauptbedienstand
  • Plattform auf der rechten Seite für Stromerzeuger
Leitersatz:
  • 5-teiliger Leitersatz mit abneigbarem Korbarm
  • Arbeitshöhe: 32 m, Korbbodenhöhe: 30 m
  • Abneigbarer Korbarm mit einer Länge von 4,65 m
  • Hebelast an der Lastöse am untersten Leiterteil: 4.000 kg, Hebelast an der Lastöse an der Leiterspitze: 600 kg
  • Einhängeöse an der Korbgabel, Lastaufnahme mit / ohne Korb: 450 / 600 kg
  • Stromhochführung zum Rettungskorb 24 V / 230 V / 400 V
  • 2x LED-Scheinwerfer am untersten Leiterteil, verstellbar
  • 1x LED-Scheinwerfer 180 W unter dem untersten Leiterteil
  • Steigleitung im obersten Leiterteil und im Korbarm aus Aluminiumrohr und flexiblem Druckschlauch am Übergang zwischen oberstem Leiterteil und Korbarm sowie zwischen Korbarm und Rettungskorb
  • Kamera am Korbarm
Ausstattung Leiter:
  • Zieleinspeicherung, Target Memory System (TMS)
  • Vertikal-Rettungssystem (VRS; der Rettungskorb bewegt sich nur noch in der Vertikalen)
  • Automatische Rückholung des Leitersatzes in die Leiterablage, Automatische Rückholfunktion (ARF)
  • Notbetrieb 400 V über Stromerzeuger
  • Absetzfunktion des Gelenkteils mit Rettungskorb
Rettungskorb:
  • Rettungskorb mit 500 kg Tragkraft (5 Personen), 4 Zugangsmöglichkeiten, 3 von vorne und 1 von hinten, 3 Einstiege aufrecht begehbar, 1 Zugang mit Leiter als Einstiegshilfe
  • Bedienstand für die Leiterbedienung, schwenkbar
  • Zwei Kameras im Korbboden
  • Umfeldbeleuchtung am Korb
  • 2x LED-Strahler 180W auf ausklappbaren Haltern seitlich am Korb
  • 2x LED-Strahler 32W seitlich
  • 2x LED-Frontscheinwerfer
  • Steckdosen 230 V / 400 V
  • Multifunktionssäule für Krankentragenhalterung
  • Einhängevorrichtung für Abseilgerät
  • Krankentragenhalterung auf Korbboden
  • Aufnahme Schwerlastkorbtrage bis 300 kg
  • C-Druckabgang an Steigleitung neben dem Korb
  • Wenderohr manuell, Durchfluss: 2000 l/min
  • Containermulde zur Aufnahme von Schutt

Ausstattung

Signalanlage:
  • LED-Blitzkennleuchten Hänsch Nova LED B2
  • LED Blitzkennleuchten in der Fahrzeugfront
  • LED Blitzkennleuchte im Korbboden Hänsch Sputnik
  • LED Blitzleuchten am Lafettenheck
  • Signalanlage MartinHorn mit 4 Schallbechern
  • Signalanlage elektrisch akustisch
  • LED Verkehrswarnanlage am Heck
Funk:
  • Digitalfunkgerät Motorola MTM 800 mit zusätzlicher Sprechstelle am Hauptbedienstand
  • 2x digitale Handsprechfunkgeräte
Geräte und Zubehör:
  • LED-Rückfahrscheinwerfer an den Außenspiegeln
  • Rückfahrkamera
  • Umfeldbeleuchtung
  • Stromerzeuger
  • Elektrischer Überdrucklüfter mit Akkubetrieb
  • Wenderohr, Durchfluss 2.000 l/min, mit Hohlstrahldüse manuell vom Korb zu bedienen, Schaumrohr
  • Krankentragenlagerung für normale Tragen und Korbtragen, 360° schwenkbar, Traglast: 270 kg
  • Kettensäge, motorbetrieben
  • Kettensäge, elektrisch, akkubetrieben
  • Zwei Atemschutzgeräte mit Reserveflaschen
  • Fluchthauben
  • Krankentrage
  • Korbtrage
  • Schwerlastkorbtrage
  • Tragetuch
  • Am Korb aufsteckbare Transportkiste
  • Multifunktionshalterung
  • 2x Gerätesatz Absturzsicherung
  • Höhensicherungsgerät
  • Rollgliss
  • Dreibock für Abseilgerät
  • Notallrucksack
  • 6x Verkehrsleitkegel
  • 2x Faltdreieck
  • 2x Blitzleuchten
  • Kabeltrommel
  • 3x Sortimo Werkzeugkästen
  • Halligan Tool
  • Feuerwehraxt
  • Spalthammer
  • Astschere
  • Baumsäge
  • Einreißhaken
  • Brecheisen
  • Bolzenschneider
  • 2x Auffahrbohlen
  • 2x B-Schlauch 30 Meter
  • 2x B-Schlauch
  • 2x C-Schlauch
  • 2x Hohlstrahlrohre
  • Überflurhydrantenschlüssel
  • Unterflurhydrantenschlüssel
  • Verteiler
  • Schachthaken
  • Standrohr

Indienststellung

01.03.2021
